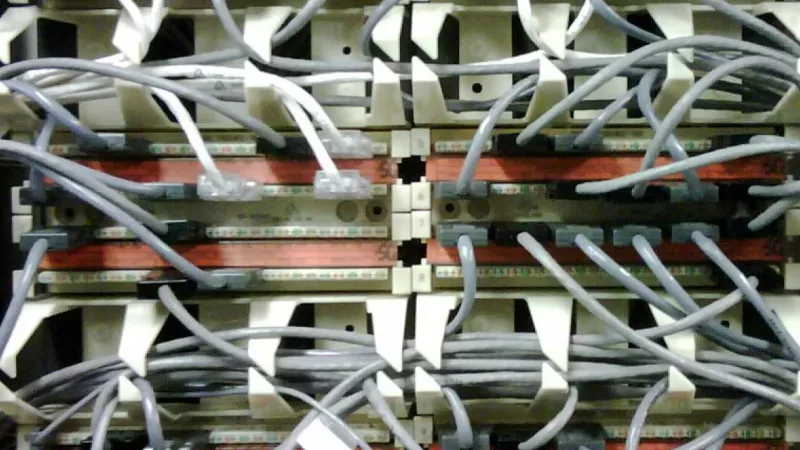

<p>Ανοίξτε την πόρτα ενός κατανεμητή και μέσα σε δέκα δευτερόλεπτα θα ξέρετε πώς είναι δομημένο το δίκτυο που βρίσκεται πίσω του. Ένα κουβάρι από καλώδια σημαίνει ότι κάθε βλάβη μετατρέπεται σε αρχαιολογική ανασκαφή· ένα τακτοποιημένα τοποθετημένο και επισημασμένο rack σημαίνει ότι ένας τεχνικός που δεν έχει επισκεφθεί ποτέ τον χώρο μπορεί να βρει κάθε θύρα σε λιγότερο από ένα λεπτό. Η διαφορά μεταξύ αυτών των δύο σεναρίων σπάνια είναι ο προϋπολογισμός. Είναι μια στρατηγική patch panel, ένα μέτριο σύνολο υλικού διαχείρισης και η πειθαρχία να τηρείται μια επαναλήψιμη ροή εργασίας.</p><p>Αυτός ο οδηγός καλύπτει ολόκληρη τη διαδικασία για τη δημιουργία ενός συντηρήσιμου rack: επιλογή patch panel, επιλογή εξαρτημάτων διαχείρισης καλωδίων, σχεδιασμός της διάταξης στο χαρτί, τοποθέτηση των καλωδίων και μακροπρόθεσμα ακριβής τεκμηρίωση. Οι ίδιες αρχές κλιμακώνονται από ένα ντουλάπι γραφείου 9U έως ένα rack διανομής 42U.</p><h2>Γιατί ένα δομημένο rack αποδίδει</h2><p>Το κουβάρι από καλώδια δεν είναι αισθητικό πρόβλημα. Έχει μετρήσιμο λειτουργικό κόστος, το οποίο γίνεται ορατό σε τρία σημεία. Πρώτον: ο μέσος χρόνος επισκευής – όταν μια σύνδεση αποτυγχάνει, το πιο αργό μέρος της αντιμετώπισης σφάλματος είναι συνήθως η φυσική ανίχνευση, και σε ένα ακατάστατο rack αυτό μπορεί να διαρκέσει περισσότερο από την ίδια την επισκευή. Δεύτερον: ο κίνδυνος αλλαγών – το τράβηγμα ενός καλωδίου από ένα πυκνό μπλέξιμο μεταφέρει τάση στους γείτονές του, και οι τυχαίες αποσυνδέσεις κατά τη διάρκεια συνήθων αλλαγών είναι μεταξύ των πιο συχνών αυτοπροκαλούμενων διακοπών σε μικρά δίκτυα. Τρίτον: η θερμική απόδοση – δέσμες καλωδίων που κρέμονται πάνω από τα ανοίγματα εξαγωγής αέρα των switch αυξάνουν τις θερμοκρασίες αναρρόφησης και μειώνουν τη διάρκεια ζωής του υλικού.</p><blockquote>Κάθε λεπτό που δαπανάται για το ξεμπέρδεμα καλωδίων είναι ένα λεπτό που προστίθεται στον χρόνο διακοπής. Σε ένα rack τοποθετημένο σύμφωνα με πρότυπο, η ανίχνευση γίνεται οπτικά αντί χειροκίνητα, και ο μέσος χρόνος επισκευής μειώνεται ανάλογα.</blockquote><p>Υπάρχει επίσης μια εμπορική πτυχή που εύκολα παραβλέπεται. Ένα τεκμηριωμένο, τακτοποιημένο rack μπορεί να παραδοθεί χωρίς προβλήματα σε ελέγχους, μετακομίσεις γραφείων και αλλαγές προσωπικού. Ένα μη τεκμηριωμένο rack εξαρτάται σιωπηρά από το άτομο που το κατασκεύασε.</p><h2>Βασικά στοιχεία των patch panel</h2><p>Ένα patch panel είναι ένα παθητικό πεδίο συνδέσεων: η σταθερή οριζόντια καλωδίωση από τις πρίζες τοίχου συνδέεται μία φορά μόνιμα στο πίσω μέρος, και όλες οι καθημερινές αλλαγές γίνονται στο μπροστινό μέρος με patch cables. Αυτός ο διαχωρισμός είναι το καθοριστικό σημείο. Το καλώδιο εγκατάστασης με συμπαγή αγωγό (solid) δεν είναι σχεδιασμένο για επαναλαμβανόμενη κάμψη, επομένως το panel απορροφά τις αλλαγές και προστατεύει την υποδομή που βρίσκεται πίσω του.</p><h3>Σταθερά panel ή panel Keystone</h3><p>Τα σταθερά panel LSA είναι οικονομικά και συνδέονται γρήγορα σε μεγάλες ποσότητες, κάτι που είναι κατάλληλο για νέες εγκαταστάσεις όπου και οι 24 ή 48 θύρες τίθενται σε λειτουργία αμέσως. Τα panel Keystone δέχονται μεμονωμένες μονάδες snap-in, γεγονός που τα καθιστά την καλύτερη επιλογή για rack που αναπτύσσονται σταδιακά ή συνδυάζουν διαφορετικά μέσα: πρίζες χαλκού, προσαρμογείς οπτικών ινών και άλλοι τύποι μονάδων μπορούν να μοιράζονται ένα panel. Τα Keystone κάνουν επίσης μια μεμονωμένη ελαττωματική θύρα αντικατάσταση μονάδας δύο λεπτών αντί για αντικατάσταση panel.</p><h3>Θωρακισμένο ή μη θωρακισμένο</h3><p>Προσαρμόστε το panel στο σύστημα καλωδίωσης. Εάν οι οριζόντιες διαδρομές είναι θωρακισμένες, το panel πρέπει να είναι θωρακισμένο και σωστά συνδεδεμένο με τη γείωση του rack, διαφορετικά η θωράκιση λειτουργεί σαν κεραία αντί σαν απαγωγός. Για μη θωρακισμένες εγκαταστάσεις Cat6 σε τυπικά περιβάλλοντα γραφείου, ένα panel UTP είναι επαρκές και απλούστερο για σωστή εγκατάσταση.</p><h3>Πυκνότητα θυρών και περιθώρια επέκτασης</h3><p>Το κλασικό λάθος είναι η αγορά ακριβώς του αριθμού θυρών που απαιτούνται την πρώτη ημέρα. Η μεταγενέστερη σύνδεση μιας δεύτερης παρτίδας οριζόντιων καλωδίων δύο χρόνια αργότερα προκαλεί πολύ υψηλότερο κόστος εργασίας από ό,τι θα κόστιζαν εκ των προτέρων οι επιπλέον θύρες. Ένας πρακτικός κανόνας: σχεδιάστε 30 έως 40 τοις εκατό εφεδρικές θύρες και αγοράστε panel της ίδιας οικογένειας, ώστε το rack να παραμένει οπτικά συνεπές καθώς αναπτύσσεται.</p><h2>Τα εξαρτήματα διαχείρισης καλωδίων</h2><p>Τα panel από μόνα τους δεν κάνουν ένα καθαρό rack. Σχεδιάστε ταυτόχρονα με τα panel τα ακόλουθα εξαρτήματα:</p><ul><li><strong>Οριζόντιοι διαχειριστές καλωδίων</strong> – οδηγοί δακτύλων 1U ή panel με βούρτσες, που τοποθετούνται ανάμεσα σε κάθε ζεύγος switch και panel και δίνουν σε κάθε patch cable μια καθορισμένη διαδρομή προς τη στήλη θυρών του.</li><li><strong>Κάθετοι διαχειριστές ή δακτύλιοι rack</strong> – οδηγούν δέσμες πάνω και κάτω στα πλάγια του rack, ώστε κανένα καλώδιο να μην περνά διαγώνια μπροστά από τις συσκευές.</li><li><strong>Ιμάντες Velcro</strong> – το πρότυπο για τη δεματοποίηση patch cable, καθώς μπορούν να ανοίξουν εκατοντάδες φορές χωρίς ζημιά· αναζητήστε <a href='https://distrinode.gr/dematika-kalodion'>δεματικά και ιμάντες Velcro</a> σε μεγέθη που ταιριάζουν στις διαμέτρους των δεσμών σας.</li><li><strong>Τυφλά panel και παξιμάδια κλωβού</strong> – κλείστε τις αχρησιμοποίητες θέσεις U για να ελέγχετε τη ροή αέρα· κρατήστε εφεδρικά <a href='https://distrinode.gr/axesouar-rack'>αξεσουάρ rack</a> σε απόθεμα, ώστε μια αναδιοργάνωση να μην κολλήσει ποτέ λόγω ενός παξιμαδιού που λείπει.</li><li><strong>Εκτυπωτές ετικετών και σημαιάκια καλωδίων</strong> – ετικέτες θερμοσυστελλόμενες ή αυτολαμινούμενες αντέχουν χρόνια σε ένα ζεστό ντουλάπι· οι χάρτινες αυτοκόλλητες όχι.</li></ul><h2>Σχεδιάστε τη διάταξη πριν συναρμολογήσετε οτιδήποτε</h2><p>Σχεδιάστε πρώτα το ύψος της διάταξης. Κάθε ώρα που επενδύετε στο σχέδιο γλιτώνει αρκετές πάνω στη σκάλα. Το βασικό μοτίβο στο οποίο συμφωνούν οι έμπειροι εγκαταστάτες είναι η εναλλασσόμενη διάταξη σάντουιτς: patch panel, οριζόντιος διαχειριστής, switch, οριζόντιος διαχειριστής, patch panel και ούτω καθεξής. Κάθε θύρα panel συνδέεται τότε με μια θύρα switch ακριβώς πάνω ή κάτω από αυτήν, μέσω του παρακείμενου διαχειριστή, και κανένα καλώδιο δεν χρειάζεται να είναι μακρύτερο από μισό μέτρο.</p><h3>Πειθαρχία στο μήκος καλωδίων</h3><p>Το μήκος είναι ο μεγαλύτερος μεμονωμένος παράγοντας για το πώς φαίνεται ένα rack και πώς συντηρείται. Ένα συρτάρι με ανάμεικτα καλώδια 2 και 3 μέτρων εγγυάται θηλιές από πλεονάζον καλώδιο, που δεν μπορούν να πάνε πουθενά. Μετρήστε τις πραγματικές αποστάσεις που προκύπτουν από τη διάταξή σας, τυποποιήστε μετά σε δύο ή τρία μήκη – συνήθως 0,25, 0,5 και 1 μέτρο – και παραγγείλτε <a href='https://distrinode.gr/kalodia-ethernet-patch'>καλώδια patch Ethernet</a> ακριβώς σε αυτά τα μεγέθη, στα χρώματα που προβλέπει το σχήμα κωδικοποίησής σας. Τα λεπτά καλώδια 28 AWG αξίζουν σκέψη σε πυκνά πεδία 48 θυρών, καθώς μειώνουν περίπου στο μισό τη διάμετρο της δέσμης και βελτιώνουν τη ροή αέρα μέσα από τους διαχειριστές.</p><h3>Το χρώμα ως πληροφορία</h3><p>Η χρωματική κωδικοποίηση λειτουργεί μόνο όταν επιβάλλεται και τεκμηριώνεται. Κρατήστε το σχήμα αρκετά μικρό για να το θυμάστε: για παράδειγμα μπλε για θύρες πρόσβασης χρηστών, κίτρινο για uplinks, κόκκινο για διαχείριση, λευκό για τηλεφωνία. Εκτυπώστε το υπόμνημα και στερεώστε το στην πόρτα του ντουλαπιού, γιατί ένα σχήμα που υπάρχει μόνο στο μυαλό ενός τεχνικού δεν είναι σχήμα.</p><h2>Μια επαναλήψιμη ροή εργασίας καλωδίωσης</h2><ul><li><strong>Φάση πρώτη – εκκένωση.</strong> Κατά τη διάρκεια ενός παραθύρου συντήρησης τεκμηριώστε τις τρέχουσες αναθέσεις θυρών και μετά αφαιρέστε κάθε patch cable. Η μερική επανακαλωδίωση ενός ενεργού χάους καλωδίων διαρκεί περισσότερο από το να ξεκινήσετε καθαρά.</li><li><strong>Φάση δεύτερη – συναρμολόγηση.</strong> Τοποθετήστε panel, διαχειριστές και τυφλά panel σύμφωνα με το σχέδιο διάταξης, πριν αρχίσετε το patching.</li><li><strong>Φάση τρίτη – patching ανά στήλη.</strong> Εργαστείτε από αριστερά προς τα δεξιά, περάστε κάθε καλώδιο μέσα από τα δάχτυλα των διαχειριστών, συνδέστε το πλήρως και οδηγήστε τα πλεονάζοντα μήκη στο κάθετο κανάλι.</li><li><strong>Φάση τέταρτη – δεματοποίηση.</strong> Στερεώστε ιμάντες Velcro κάθε 15 έως 20 εκατοστά σε κοινές διαδρομές. Σφιχτά, ποτέ υπερβολικά: ένα παραμορφωμένο περίβλημα αλλάζει τη γεωμετρία των ζευγών από την οποία εξαρτάται η κατάταξη κατηγορίας.</li><li><strong>Φάση πέμπτη – σήμανση και φωτογράφιση.</strong> Επισημάνετε και τα δύο άκρα κάθε καλωδίου, ενημερώστε τον πίνακα ανάθεσης θυρών και φωτογραφίστε τις τελικές μπροστινές όψεις. Οι φωτογραφίες χρησιμεύουν ως βάση για τον επόμενο έλεγχο.</li></ul><h2>Ροή αέρα και θερμικές παράμετροι</h2><p>Τα switch αναπνέουν. Δέσμες που κρέμονται πάνω από πλαϊνές σχισμές αερισμού ή πίσω ανοίγματα εξαγωγής δημιουργούν θερμές ζώνες, στις οποίες το σύγχρονο hardware αντιδρά με πιο θορυβώδεις ανεμιστήρες και μικρότερη διάρκεια ζωής. Κρατήστε το μπροστινό μέρος των συσκευών ελεύθερο, οδηγήστε τις δέσμες μέσα από τα κάθετα κανάλια αντί πάνω από τους οδηγούς, και κλείστε τις κενές θέσεις U με τυφλά panel, ώστε ο θερμός αέρας εξαγωγής να μην μπορεί να κυκλοφορήσει πίσω στα ανοίγματα εισαγωγής. Σε κλειστά ντουλάπια ελέγξτε ότι η διάτρηση της πόρτας δεν μπλοκάρεται από κάθετες δέσμες.</p><h2>Διατηρήστε τη μακροπρόθεσμη καθαριότητα</h2><p>Τα racks δεν καταρρέουν σε μια μέρα· καταρρέουν με μια ατεκμηρίωτη αλλαγή μετά την άλλη. Τρεις συνήθειες διατηρούν το πρότυπο. Κάντε τον πίνακα αντιστοίχισης θυρών μέρος της διαδικασίας αλλαγών, ώστε κανένα patch να μη θεωρείται νόμιμο μέχρι να καταγραφεί. Κρατήστε ένα μικρό απόθεμα καλωδίων και ιμάντων velcro στο σωστό μήκος στο ντουλάπι, γιατί το λάθος καλώδιο θα χρησιμοποιηθεί όταν το σωστό απέχει μια παραγγελία. Και προγραμματίστε τριμηνιαία έναν δεκαπεντάλεπτο οπτικό έλεγχο – συγκρίνετε το rack με τις φωτογραφίες και διορθώστε τις αποκλίσεις όσο είναι ακόμη μικρές.</p><h2>Συχνές ερωτήσεις</h2><h3>Πρέπει το patch panel να βρίσκεται πάνω ή κάτω από το switch;</h3><p>Και τα δύο λειτουργούν· η συνέπεια είναι πιο σημαντική από την κατεύθυνση. Το εναλλασσόμενο μοτίβο panel-manager-switch κρατά κάθε καλώδιο εντός μισού μέτρου από τον προορισμό του. Σε ψηλά racks, πολλοί εγκαταστάτες τοποθετούν τα panel πάνω από τα switch, ώστε οι βαρύτερες οριζόντιες δέσμες να εισέρχονται στο πάνω μέρος της πίσω πλευράς και να μην περνούν ποτέ μπροστά από την εξαγωγή αέρα των συσκευών.</p><h3>Αξίζουν τα γωνιακά patch panel την επιπλέον χρέωση;</h3><p>Σε πεδία υψηλής πυκνότητας μπορούν να καταστήσουν περιττούς τους οριζόντιους διαχειριστές, καθώς οι θύρες δείχνουν προς τους κάθετους αγωγούς και τα καλώδια πέφτουν φυσικά στα πλάγια. Σε racks με έως μερικές εκατοντάδες θύρες, τα επίπεδα panel με διαχειριστές 1U είναι φθηνότερα, ευκολότερα στη σήμανση και ευκολότερα στη φωτογράφιση για τεκμηρίωση, γι' αυτό παραμένουν το πρότυπο.</p><h3>Πόσο πλεόνασμα πρέπει να έχει ένα patch cable;</h3><p>Ουσιαστικά κανένα, εκτός από μια απαλή κάμψη εξυπηρέτησης. Αν το καλώδιο έχει το σωστό μήκος, η φυσική καμπύλη στον manager παρέχει όλη την απαραίτητη ανακούφιση τάσης. Τα πηνία πλεονάζοντος καλωδίου ανήκουν στο συρτάρι ανταλλακτικών, όχι στο rack.</p><h3>Μπορούν πραγματικά οι ιμάντες velcro να αντικαταστήσουν τους πλαστικούς συνδετήρες στο rack;</h3><p>Ναι, και θα έπρεπε. Οι πλαστικοί συνδετήρες είναι προϊόντα μιας χρήσης, σφίγγονται εύκολα μέχρι την παραμόρφωση του περιβλήματος, και είναι επικίνδυνο να κοπούν σε ένα rack σε λειτουργία. Κρατήστε τους για μόνιμες, σταθερές διαδρομές καλωδίων εκτός της περιοχής εξυπηρέτησης και χρησιμοποιήστε ιμάντες velcro για ό,τι μπορεί να ανοίξει ξανά ένας τεχνικός.</p><h3>Πρέπει να επανασυνδέσω την πίσω πλευρά του panel κατά μια αναδιοργάνωση;</h3><p>Όχι – αυτό ακριβώς αποτρέπει η αρχιτεκτονική του panel. Η πίσω σύνδεση είναι μόνιμη υποδομή· όλες οι αναδιοργανώσεις γίνονται στη μπροστινή πλευρά με patch cables. Αν μια πίσω σύνδεση σε ένα keystone panel αποτύχει, αντικαταστήστε τη μεμονωμένη μονάδα αντί να ενοχλήσετε τις γειτονικές της.</p><p>Ένα καθαρό rack δεν είναι πολυτελές έργο για μια ήσυχη εβδομάδα· είναι η φθηνότερη ασφάλιση που μπορεί να αγοράσει μια ομάδα δικτύου. Το κόστος των εξαρτημάτων είναι μέτριο, η παραπάνω ροή εργασίας χωρά σε ένα παράθυρο συντήρησης για ένα τυπικό ντουλάπι γραφείου, και η απόδοση έρχεται με το πρώτο σφάλμα που θα βρεθεί σε ένα λεπτό αντί για μια ώρα. Για ομάδες που τυποποιούν σε πολλαπλές τοποθεσίες, το DistriNode διαθέτει τα panel, τους διαχειριστές και τα καλώδια, ώστε να αναπαράγεται μια δοκιμασμένη διάταξη παντού.</p>
